SKF SONL 236-536 Soportes de pie de dos piezas, serie SONL para rodamientos montados sobre un manguito de fijación

SKF SONL 236-536 Soportes de pie de dos piezas, serie SONL para rodamientos montados sobre un manguito de fijación
Soportes de pie de dos piezas, serie SONL para rodamientos montados sobre un manguito de fijación

Rodamiento (designación básica)			22236 CCK/W33
Manguito de fijación			HA 3136
Anillo de fijación			2 x FRB 14/320

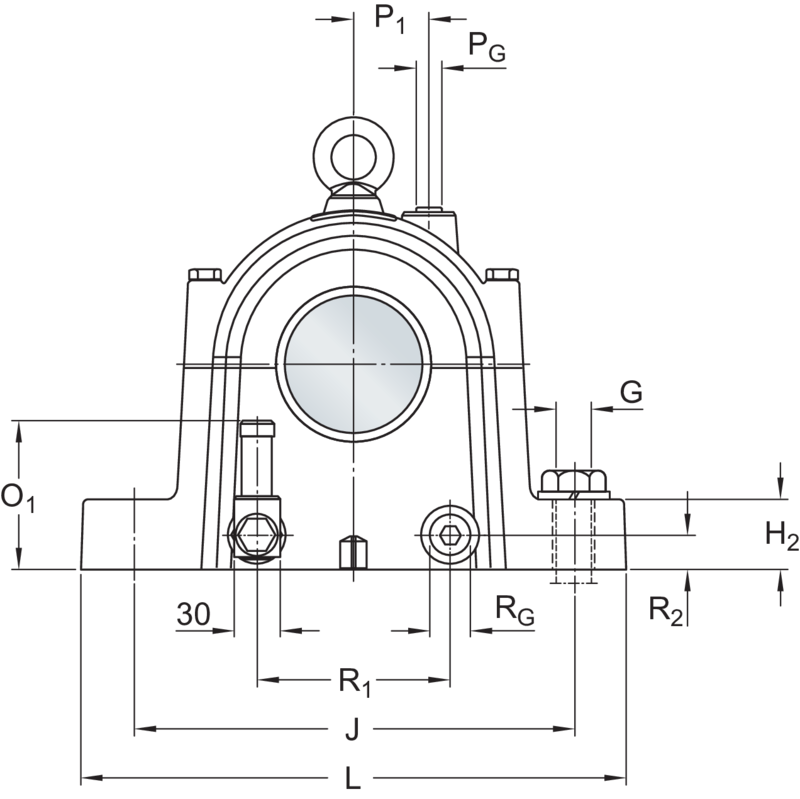

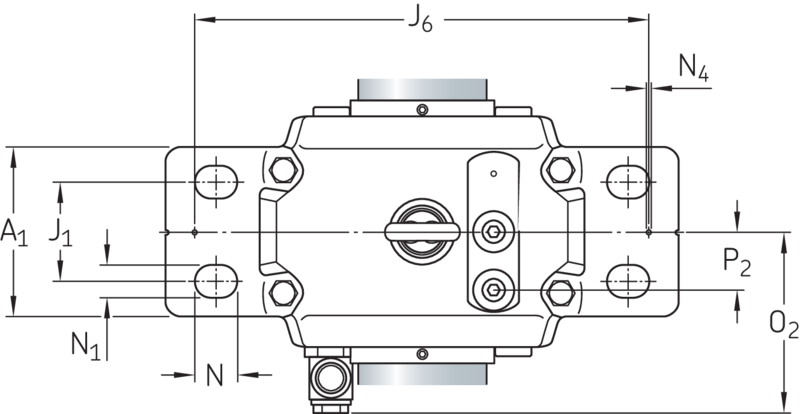

Dimensiones

da		163.513	mm
Ca		114	mm
Da		320	mm
A		320	mm
A1		240	mm
A2		220	mm
AA		340	mm
AB		360	mm
d1		205	mm
B1		137	mm
H		455	mm
H0		545	mm
H1		245	mm
H2		75	mm
J		545	mm
J1		150	mm
L		650	mm
N		42	mm
N1		35	mm
S		180	mm
Extremo del eje
ba		78	mm
bb		258	mm
s2		53.5	mm
Fijas de situación
J6		570	mm
N4	max.	20	mm
Sistema de lubricación por circulación de aceite
PG		G 3/4
P1		85	mm
P2		93	mm
RG		G 1.1/2
R1		278	mm
R2		41	mm
O1		136	mm
O2		220	mm

Sellos y tapa lateral adecuados

Designación del kit de sellos para eje pasante			TSO 536/6.7/16
Designación del kit de sellos para el extremod el eje			TSO 536/6.7/16 A
Tapa lateral			ECO 236-536

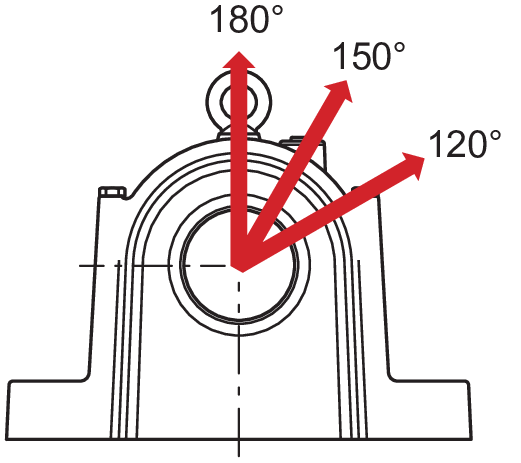

Cargas de rotura, soporte

P55°		3750	kN
P90°		1530	kN
P120°		1040	kN
P150°		960	kN
P180°		1250	kN
Pa		500	kN

Límite de elasticidad, pernos de tapa

Q120°		1800	kN
Q150°		1040	kN
Q180°		900	kN

Masa

Soporte de masa

213

kg

Información de montaje

Perno de tapa, tamaño			M 24x160
Par de apriete recomendado para el perno de tapa			350	N·m
Tamaño de tornillos de fijación adecuados	G		30	mm
Tornillo de fijación adecuado, par de apriete recomendado			1310	N·m
Cáncamo, tamaño			M 24
Nivel de aceite, mín.			83	mm
Llenado de aceite, mín.			2.9	l
Nivel de aceite, máx.			115	mm
Llenado aceite, máx.			4.2	l

For additional information about the meaning and limitations of the product data, refer to Split plummer block housings, SONL series and Overview, selection and application recommendations.
